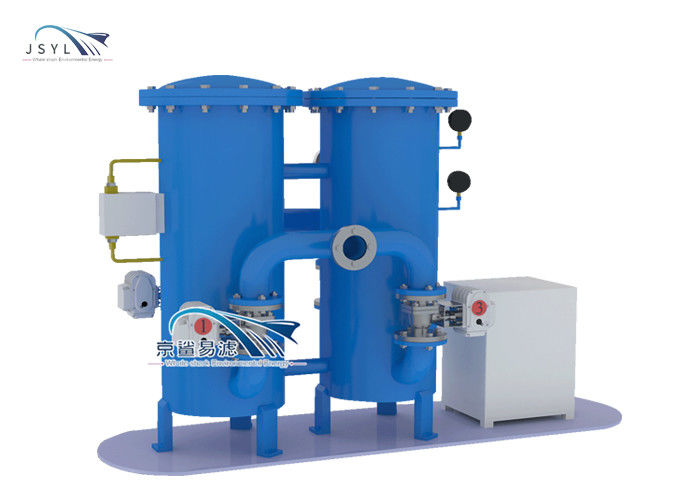

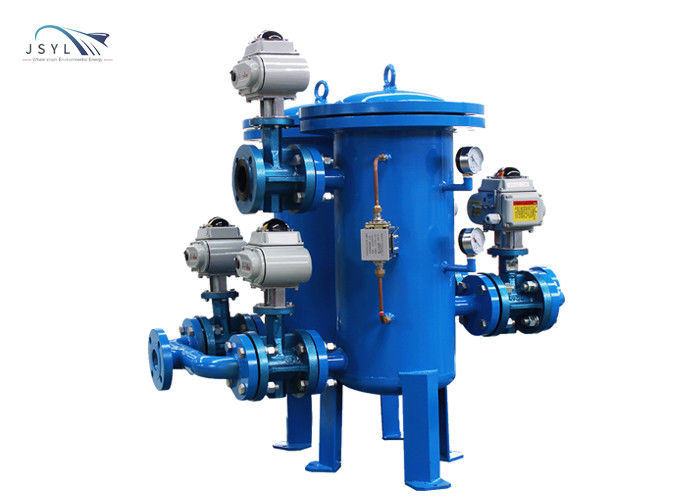

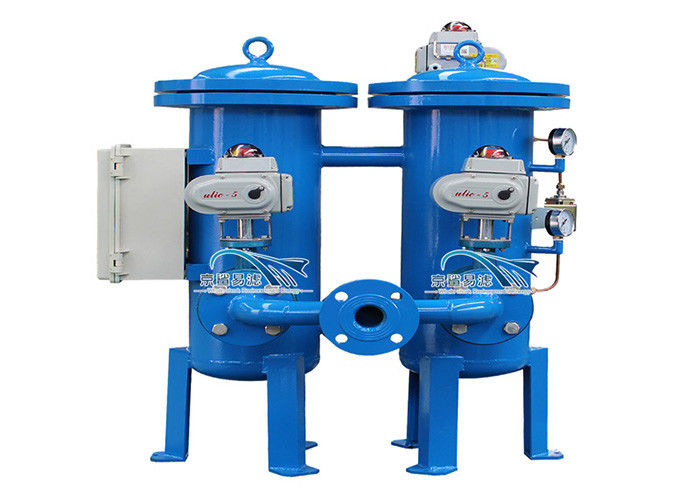

औद्योगिक डुप्लेक्स फ़िल्टर

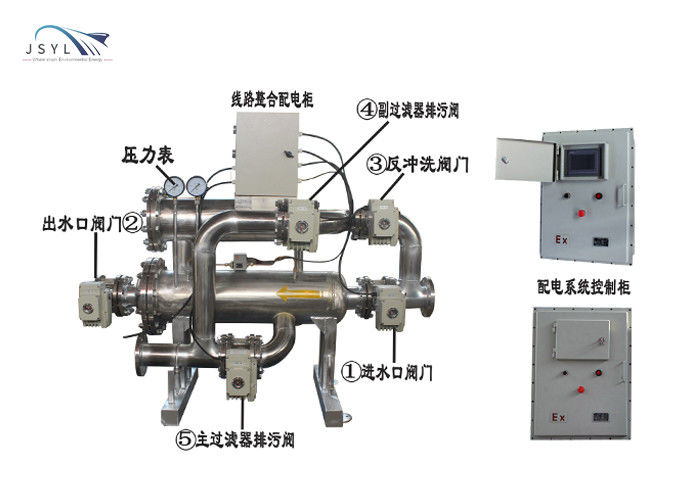

फ़िल्टर फ़िल्टरिंग प्रक्रिया
सामान्य फ़िल्टर प्रक्रिया:
1#5#वाल्व खुला है;2#3#4#वाल्व बंद है;
मुख्य फ़िल्टर बैकफ्लशिंग प्रक्रिया:
2#3#वाल्व खुला;1#4#5#वाल्व बंद;
माध्यमिक फ़िल्टर बैकफ्लशिंग प्रक्रिया:
1#4#वाल्व खुला;2#3#5#वाल्व बंद;
तकनीकी मापदण्ड
उत्पाद मॉडल: DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300;
सिंगल फिल्टर पानी की क्षमता: 1～500m3 / h;
निस्पंदन सटीकता: 1～3000 माइक्रोन (पांच-परत sintered जाल 20μm से नीचे प्रयोग किया जाता है; 20μm से ऊपर पच्चर के आकार का जाल / sintered जाल)
काम का दबाव: 0.5-4.0Mpa;
दबाव हानि: 0.05 एमपीए
काम कर रहे पानी का तापमान: -10-200 ℃ (100-200 ℃ से ऊपर के लिए विशेष अनुकूलन की आवश्यकता होती है)
सीवेज डिस्चार्ज समय: 10～3000 सेकंड (स्वयं द्वारा निर्धारित किया जा सकता है)
बिजली की आपूर्ति: एसी तीन चरण 380V / 50 हर्ट्ज
नियंत्रण इंटरफ़ेस: पीएलसी टच स्क्रीन डिजिटल डिस्प्ले, नॉब, स्विच;
नियंत्रण मोड: अंतर दबाव मोड, समय मोड, मैनुअल नियंत्रण मोड;
फ़िल्टर प्रकार: 304 कील जाल/sintered जाल, 316L पच्चर जाल/sintered जाल;
| फ़िल्टर विनिर्देश तालिका | ||||||||
| आदर्श |
पाइप का व्यास (इंच) |
इनलेट और आउटलेट (डीएन) |
छना हुआ पानी M3(H) |
लंबा (मिमी) |
चौड़ाई (मिमी) |
उच्च (मिमी) |
वजन किलोग्राम |
निस्पंदन सटीकता (उम) |
| जेएसवाईएल-एस5-डीएन20 | 0.6 | 20 | 2.1 | 750 | 130 | 450 | 15 | 1-3000 |
| जेएसवाईएल-एस5-डीएन25 | 1 | 25 | 3.8 | 780 | 150 | 490 | 18 | 1-3000 |
| जेएसवाईएल-एस5-डीएन40 | 1.5 | 40 | 8 | 920 | 180 | 510 | 25 | 1-3000 |
| जेएसवाईएल-एस5-डीएन50 | 2 | 50 | 15 | 1150 | 220 | 620 | 38 | 1-3000 |
| जेएसवाईएल-एस5-डीएन65 | 2.5 | 65 | 25 | 1260 | 295 | 880 | 55 | 1-3000 |
| जेएसवाईएल-एस5-डीएन80 | 3 | 80 | 40 | 1370 | 360 | 1100 | 75 | 1-3000 |
| जेएसवाईएल-एस5-डीएन100 | 4 | 100 | 70 | 1575 | 480 | 1300 | 150 | 1-3000 |
| जेएसवाईएल-एस5-डीएन125 | 5 | 125 | 100 | 1860 | 550 | 1450 | 300 | 1-3000 |
| जेएसवाईएल-एस5-डीएन150 | 6 | 150 | 145 | 2160 | 620 | 1568 | 480 | 1-3000 |
| जेएसवाईएल-एस5-डीएन200 | 8 | 200 | 238 | 2320 | 810 | 1610 | 800 | 1-3000 |
| जेएसवाईएल-एस5-डीएन250 | 10 | 250 | 380 | 2540 | 1300 | 2050 | 1000 | 1-3000 |
| जेएसवाईएल-एस5-डीएन300 | 12 | 300 | 500 | 2760 | 1400 | 2180 | 1200 | 1-3000 |
लाभ
1. पूरी तरह से स्वचालित बुद्धिमान नियंत्रण
2. छोटे आकार, बड़े प्रवाह, उच्च परिशुद्धता
3. बुद्धिमान ऑनलाइन बैकफ्लशिंग रुकती नहीं है और लगातार प्रवाहित होती है;
4. शरीर फिल्टर तत्व की जगह लेता है, त्वरित-प्लग डिज़ाइन, बदलने में आसान;
5. बहु-फ़िल्टर तत्व संरचना;परिशुद्धता समायोजित किया जा सकता है;
6. इसे लंबवत/क्षैतिज रूप से स्थापित किया जा सकता है, जो स्थापना स्थान को महत्वपूर्ण रूप से बचाता है
7. फ़िल्टर तत्व में 5 माइक्रोन की ऑनलाइन रीकॉइल परिशुद्धता होती है, जिसे बार-बार उपयोग किया जा सकता है।
